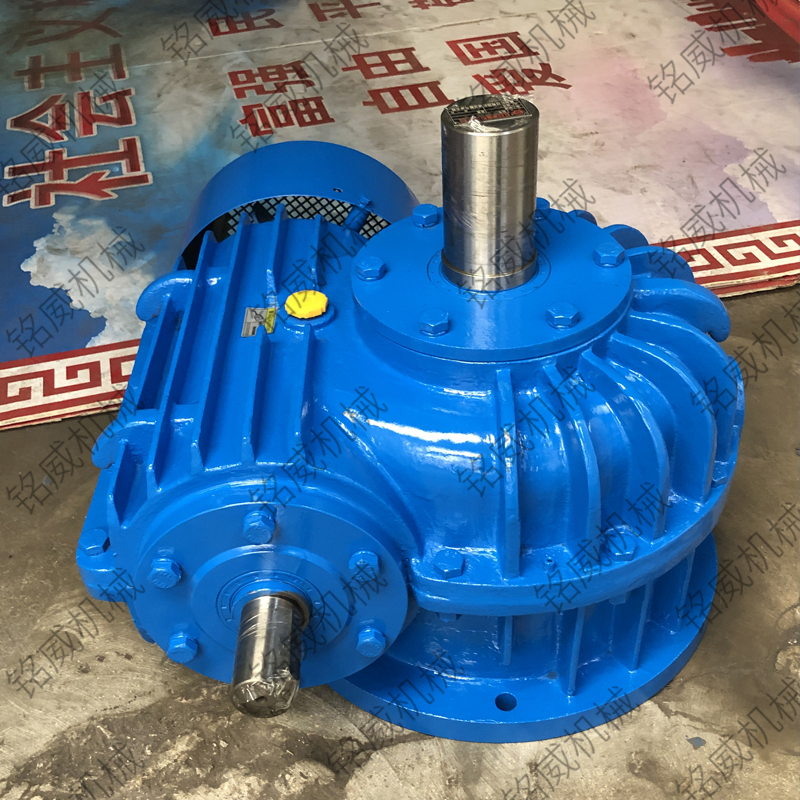

PWS平面二次包絡環面減速機
作者:德州銘威機械設備有限公司
來源:http://n144.cn
時間:2021-08-07
PWS型平面二次包絡蝸桿減速機(GB/T16449—1996)其蝸輪齒面是以一個平面為母面,通過相對圓周運動,包絡出環面蝸桿的齒面;再以蝸桿的齒面為母線,通過相對運動包絡出蝸輪的齒面,稱之為平面二次包絡環面蝸桿副。PWS型平面二次包絡蝸桿減速機適用于冶金、起重、運輸、礦山、石油、化工、建筑等行業機械設備的減速傳動。
(1) PWU型—蝸桿在蝸輪之下的平面二次包絡環面蝸桿減速機;
(2) PWO型—蝸桿在蝸輪之上的平面二次包絡環面蝸桿減速器;

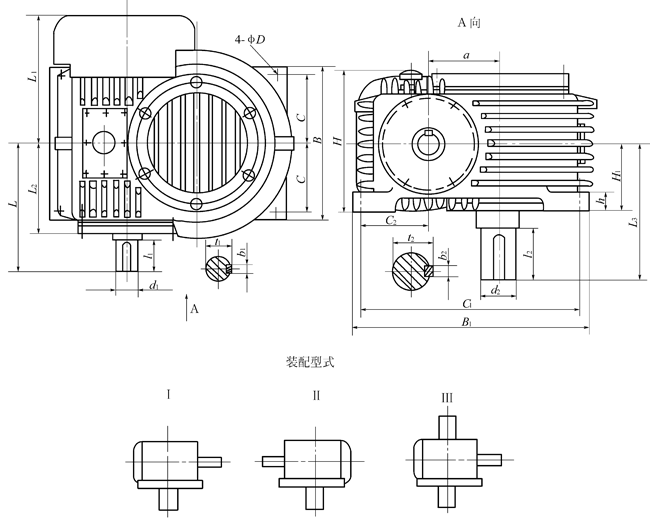

(3) PWS型—蝸桿在蝸輪之側的平面二次包絡環面蝸桿減速器;

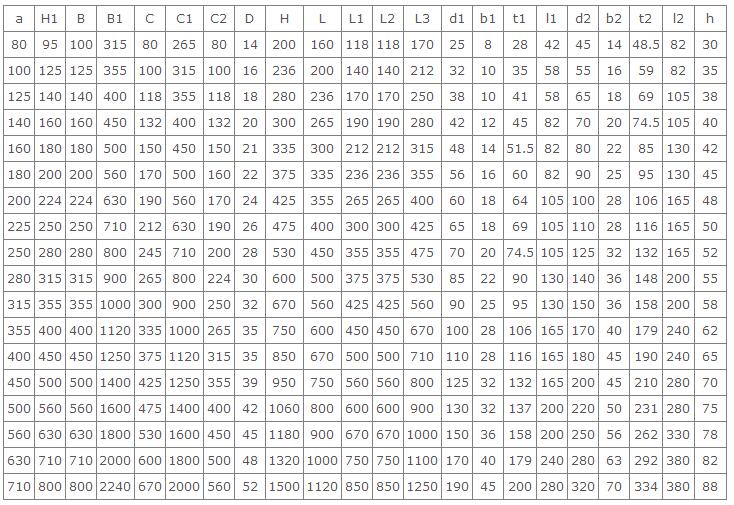

PWS型平面二次包絡蝸桿減速機—蝸桿在蝸輪之側平面二次的減速機,中心距型號包括:PWS80、PWS100、PWS125、PWS140、PWS160、PWS180、PWS200、PWS225 PWS250、PWS280、PWS315、PWS355、 PWS400、PWS450、PWS500、PWS560、PWS630、PWS710。
