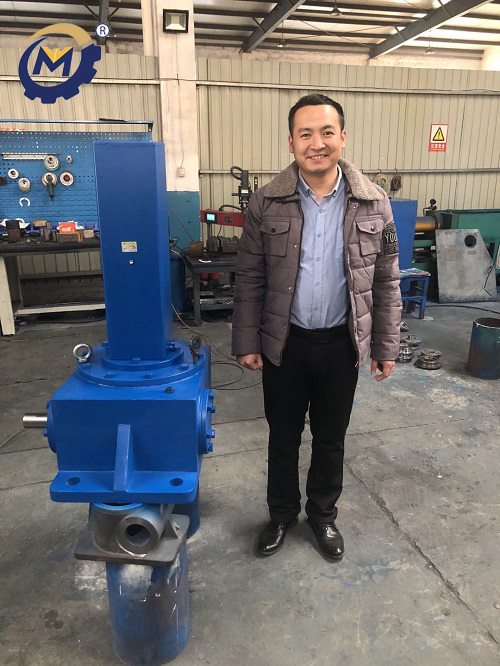

SJ(HK)蝸輪絲桿升降機
作者:德州銘威機械設備有限公司
來源:http://n144.cn
時間:2019-12-04
一、SJ蝸輪絲桿升降機是我公司研發部門參考國外公司產品而設計的新興產品。SJ升降機比其他絲桿升降機突出的優點是體積小、質量小、結構緊湊、安裝攜帶方便,可以單臺使用亦可組合使用,動力輸入可以使用電機也可人工手動輸入,增加了動力來源的廣泛性。安裝方式多樣,有不同的結構形式和裝配形式。
SJ是一種高性能的起重設備。運行時噪音小、穩定性強、功率大,具有提升、下降、推進和翻轉等功能,按照一定的操作步驟,操作者可以準確地控制調整提升或推進的高度,且升降機的提升高度可以按用戶的需求定制。簡潔的結構和方便的操作使LDSJ升降機可靠性強、使用壽命長。
二、技術參數
2.1型號
SJ型為基本型,即輸入方式為輸入軸性
SJD型為帶電機法蘭型,即輸入方式為法蘭型
2.2輸入方式
SJ型輸入方式有三種:Ι型為右軸輸入ΙΙ型為左軸輸入ΙΙΙ型為雙軸輸入
SJD型輸入方式有四種:Ⅰ型為右法蘭輸入ⅠⅠ型為左法蘭輸入ⅠⅠⅠ型為右直聯雙入Ⅳ型為左直聯雙入
2.3絲桿頭部型式
絲桿頭部型式有四種:R型(圓柱型)H型(扁頭型)S型(螺紋型)T型(法蘭型)
2.4安裝方式
A型---------絲桿旋轉向上移動D型------------絲桿向下移動不旋轉
B型---------絲桿旋轉向下移動E型------------絲桿旋轉螺母下上移動
C型--------絲桿向上移動不旋轉F型------------絲桿旋轉螺母向下移動
2.5規格
按舉升力(噸T)分為:2、3、5、10、15、20、30、40、50、100噸T十種。
2.6應用范圍
SJ系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業。

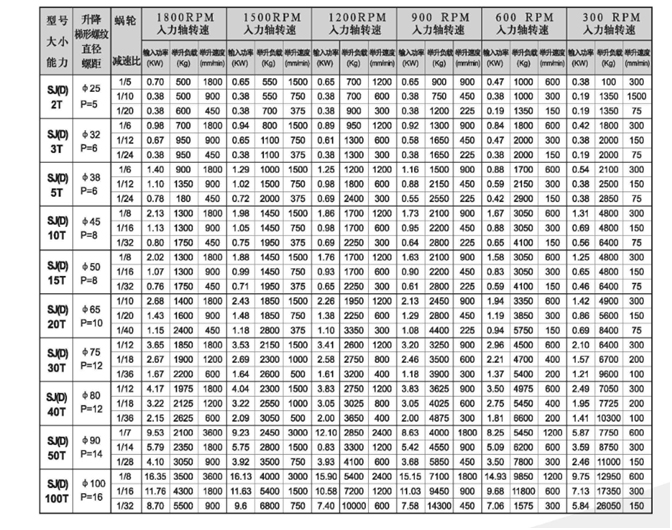

升降機參數表:
