HD/SP系列圓錐齒輪轉向箱
作者:德州銘威機械設備有限公司
來源:http://n144.cn
時間:2021-10-22

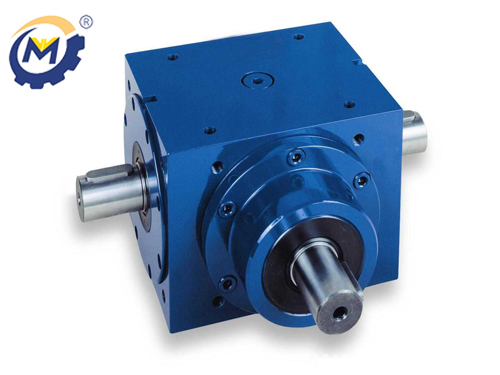

HD/SP系列圓錐齒輪換向器,箱體設計科學,呈正六面體適合不同方位的安裝方式,方便了客戶的使用和安裝;HD/SP系列齒輪箱生產采用優質的低碳合金結構鋼,且經過碳淬火熱處理、研磨跑合,實現了精度較高的硬齒面閉式傳動??茖W(xué)的設計方案和優質的生產材料,使HD/SP系列轉向箱在工作時承載能力強、噪音低、傳動平穩、使用壽命長,且齒輪線運轉可達40米/秒的高速,傳動效率增值94%-98%。HD/SP系列轉向箱設計科學合理,可實現減速和增速兩種傳動方式。產品類型多樣,適合客戶的多種選擇,輸出軸形式多樣,選型范圍大,可滿足多種場合的需要。
機殼:高剛性FC-25鑄鐵鑄造;
齒輪:齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火,及研磨而成;
主軸:軸類采用合金剛調質、高懸重負荷能力;
軸承:配備重負荷能力的滾錐軸承;
油封:雙封唇片的油封、兼具防塵及防漏油的能力;
潤滑:適當?shù)臐?rùn)滑油使用,可以發揮轉向機的效率,并提高其運轉的壽命。
HD系列齒輪箱/SP系列齒輪箱:七種尺寸可供選擇:60、75、100、140、180、210、240;14種傳動比:3-100
精確定位,回程間隙可以應用戶要求達到小于1arcmin
扭轉剛度和工作壽命很高,安裝簡單,安裝位置隨意,噪音低,低震動,效率很高

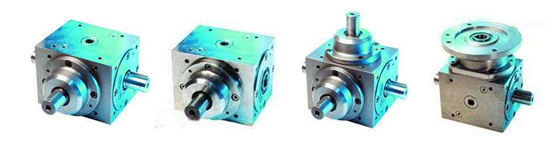

聯接代號及形式:
1.HD輸入,輸出軸伸式聯接
2.HAD輸入軸伸,輸出軸裝式聯接
3.HDF帶輸入法蘭,輸出軸伸式聯接
4.HDAF帶輸入法蘭,輸出軸裝式聯接。
德州凱格機械精工細鑄,品質保證,服務至上HD螺旋錐齒轉向器
減速機部分型號:HD,HAD,HDF,HDAF09、11、14、17、19、21、24、28
HD系列一級螺旋錐齒輪減速箱,標準化,多品種,速比1:1、1.5:1、2:1、3:1、4:1、5:1全部為實際傳動比。有單軸、雙橫軸、單縱軸、雙縱軸可選。
