SCWU圓弧蝸輪蝸桿減速機
作者:德州銘威機械設備有限公司
來源:http://n144.cn
時間:2021-08-07
一、概述
軸裝式圓弧圓柱蝸桿減速器(JB/T6387 — 1992)直接套裝在工作機主軸上,包括 SCWU ,SCWS,SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。
工作條件:減速器蝸桿軸轉速不超過 1500 r/min;工作環境溫度為- 40~40 ℃,當工作環境溫度低于0 ℃時,啟動前潤滑油必須加熱到0 ℃以上;減速器可正、反向運轉。
二、型號與標記
1.本機結構為單級,包括以下四種型號
(1)SCWU 型—蝸桿在蝸輪之下型;
(2)SCWS 型—蝸桿在蝸輪之側型;
(3)SCWO 型—蝸桿在蝸輪之上型。
(4)SCWV1型—蝸桿軸線在垂直方向型

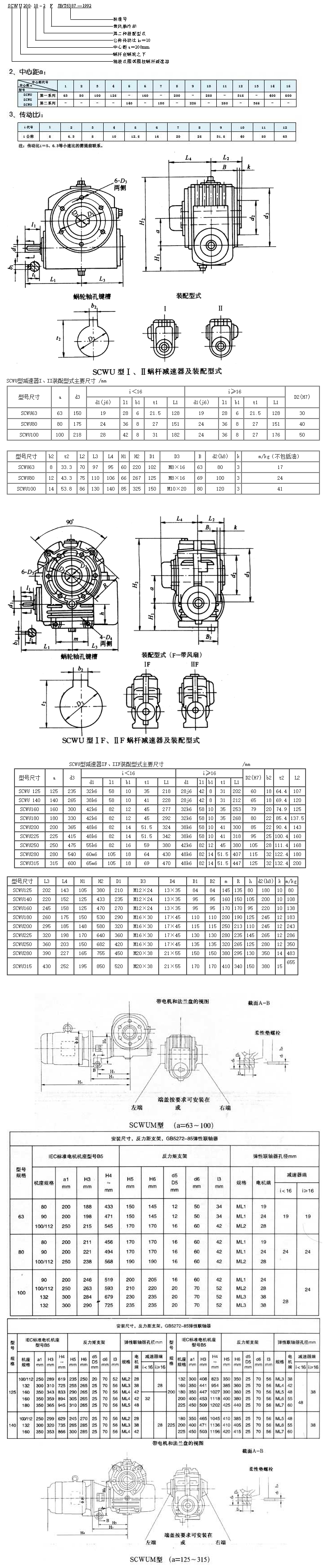

標記示例:
