絲桿升降機,SWL系列蝸輪絲杠升降機是一種基礎起重部件,符合JB/T8809—2010(原JB/T8809—1998、JB/ZQ4391—86)標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。.
最高輸入轉速1500r/min,最大提升速度2.7m/min。有不同的結構型式和裝配方式,提升高度按用戶的要求制造。該裝置可以自鎖。
升降機按結構型式分為:
1型-絲杠軸向移動;
2型-絲杠作旋轉運動。絲杠上的螺母作軸向移動。

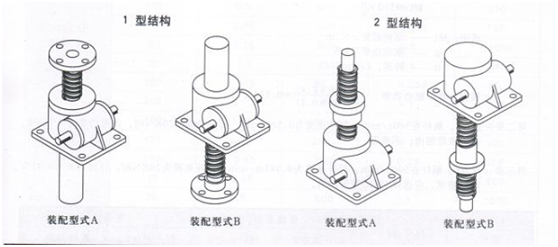

絲桿升降機裝配型式
升降機每種結構型式又分為兩種裝配型式:
A型-絲杠(或螺母)向上移動;
B型-絲杠(或螺母)向下移動。
3、絲杠頭部型式
1型結構型式的絲杠
絲桿升降機頭部分為
I(圓柱型)、II(法蘭型)、III(螺紋型)、IV(扁頭型)四種型式。

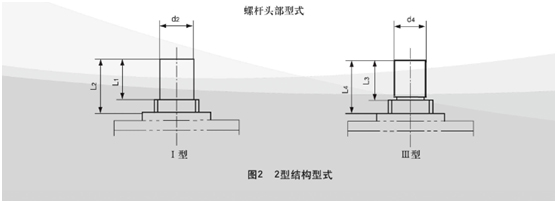

2型結構型式的絲杠頭部分為:I(圓柱型)和III(螺紋型)兩種形式。
4、傳動比
升降機分為兩種傳動比,即普通(P)和慢速(M)。
5、絲杠的防護
1型升降機絲杠的防護分為:基本型、防旋轉型(F)和帶防護罩型(Z);
2型升降機絲杠的防護分為:基本型和帶防護罩型(Z)。
